蘇州卓飛電源設備有限公司作為各種場合電源解決方案供應商，一直以行業專業標準盡我們所能為顧客各種相關服務，接下來我們為大家介紹工業直流電源系統概述：

  1.直流電源集中監控器上標示了直流電源系統的簡單示意圖，如下圖所示。從圖中可以看出，兩路交流經整流模塊后轉化為直流，一方面接至蓄電池組，另一方面輸出至其它地方；同時也能看到直流系統配置了絕緣監測儀等狀態監視設備。

    2.在直流充電屏上也標示了局部示意圖，如下圖所示。主要展示了：交流電經整流模塊向蓄電池充電的局部回路，以及該回路上的斷開點，即交流進線空開QF1和QF2、充電輸出空開QF8、蓄電池空開QF3。

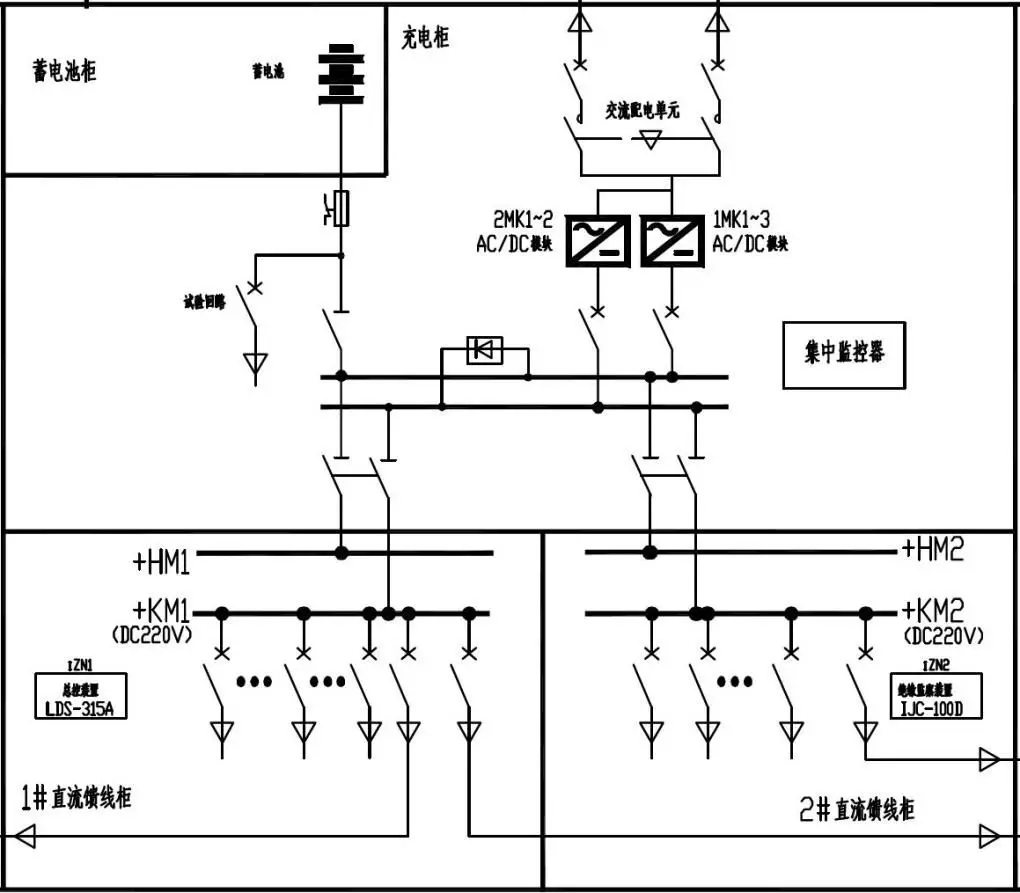

  3.下圖是將一體化電源系統主接線圖中的紅色方框部分單獨展示出來，完整展示了直流電源系統的組成部分和聯系。從圖中可以看出直流充電柜、蓄電池柜、直流饋線柜之間的聯系。兩組蓄電池兩套充電裝置的直流電源系統應采用兩段單母線接線，兩段直流母線之間應設聯絡電器。每組蓄電池組和充電裝置應分別接人不同母線。

  在進行切換操作時，蓄電池組不得脫離直流母線，在切換過程中允許兩組蓄電池短時并列運行。直流電源系統應采用不接地方式。

  結合上期內容和該圖可知：

  ①兩路交流電在直流充電柜內經整流模塊轉化成直流電，該直流電一方面輸出至蓄電池組，向蓄電池充電；另一方面經直流饋電屏輸出至其它需要使用直流電的地方（如UPS系統、保護裝置等）。

  ②當交流電失電時，蓄電池組向外輸出直流電，為直流負荷提供應急電源。

  以上是蘇州卓飛為大家提供的干貨，有任何問題請咨詢客服。
